工作原理

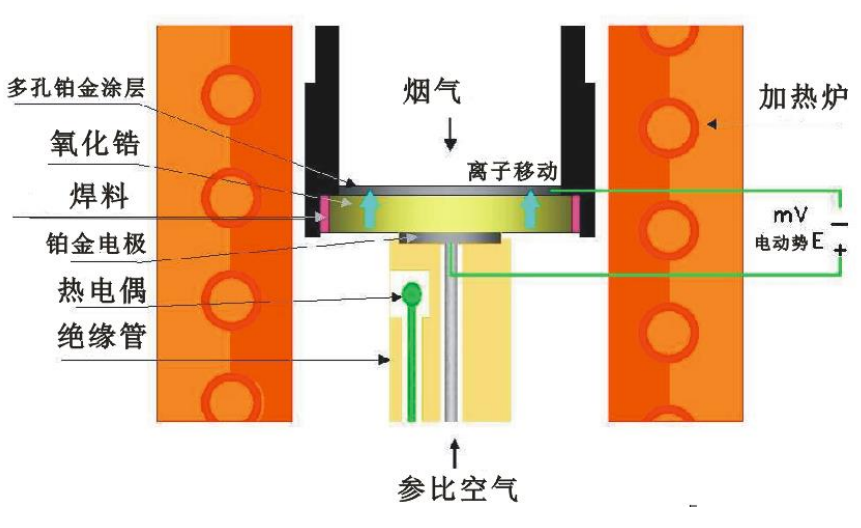

CY-5000OX氧量分析仪是一种高温电解质浓度差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：

E=RT/4F×LnP1/P2

式中：E—氧浓差电势（V）

R—理想气体常数（8.314J/moLK）

T—      温度值（K）

F—法拉第常数（96500c/moL）

P1—参比气体分压（空气）

P2—被测气体分压

技术参数

显 示 屏：LCD

操作语言：中文

电    源：220V AC （电压不可超压）

功    率： ≤150W

输出信号： 4 ～20mA

量    程：0.01%-25%（可编程）

仪器精度：1%

重 复 性：满量程的±0.75%

基本误差：≤±1%（满量程）

稳 定 性：≤±1%（仪器连续检定 4h）

响应时间：5 秒内 90%的响应。（从气体进入校正气入口及模拟信号开始变化时测量。）

探头材质：标配 304、（可选 316L）

保护管直径:φ45mm

法    兰：客户指定（DN50/DN65/DN80/DN100）

加热炉电阻：55-75Ω（其他阻值可以定制。）

防护等级：IP65

标定方式： 手动标定

环境温度： -10℃～55℃

样气温度： ≤700℃

烟气流速：0-50m/s

样气压力范围：-10kpa~﹢5kpa

探头安装角度：水平、垂直向下。

标定气体：5% 和 20.6% O2 ，背景气为氮气。标气流量：200-300 ml/min

自诊断信息：热电偶反接，热电偶断偶，加热异常，温度上下限报警，氧量上下限报警。
