CY2002/3-S卫生型表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。CY2002/3-A也可与RST375手持终端或RSM100 Modem 相互通讯，通过它们进行参数设定、过程监控等。
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）
1性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）
CY2002/3-SA：± 0.05%
CY2002/3-SB：± 0.075%
CY2002/3-SC：± 0.1%
若TD>10 (TD=最大量程/调节量程)，则为：
CY2002/3-SA：±(0.0075×TD)%
CY2002/3-SB：±(0.0075×TD)%
CY2002/3-SC：±(0.01×TD)%
环境温度影响(无毛细管)
-20℃～65℃时总影响量为：
±(0.15×TD+0.05)%×Span
-40℃～-20℃和65℃～85℃时总影响量为：
±(0.2×TD+0.05)%×Span
过范围影响：±0.075%×Span
稳定性：±0.1%×Span /3 年
电源影响
±0.001% /10V (12～42V DC)，可忽略不计
2功能规格

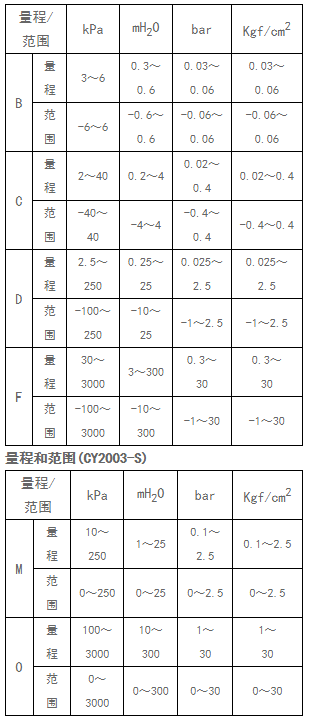

量程和范围(CY2002-S)
量程限
在量程的上下限内，可任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响
直接安装式变送器可以通过卡盘直接安装，位置偏差将产生可校正的零位偏移。表壳最大可旋转360°，定位螺钉可将其固定于任何位置。带毛细管变送器，如果卡盘低于变送器本体，则卡盘与变送器本体的最大高度落差应<5m。当工作压力为低于100kPa绝压时，变送器本体必须低于卡盘。毛细管的最小弯曲半径为75mm，严禁缠绕！
输出
2线制，4～20mADC HART输出，数字通讯，可选择线性或平方根输出，HART协议加载在4～20mADC信号上。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流
低报模式（最小）：3.7 mA
高报模式（最大）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器和远传法兰时间常数为0.2～6s，取决于传感器的量程、量程比，毛细管的长度，以及充灌液的粘度。附加的可调时间常数为：0.1～60s。
预热时间： < 15s
环境温度：-40～85℃
带液晶显示、氟橡胶密封圈时 -20～65℃
储存温度/运输温度：-50～85℃
带液晶显示时：-40～85℃
介质温度：-30～250℃
填充液、工作温度关系表
压力极限：从真空至最大量程。
过载极限：
电磁兼容性(EMC)
见下页《电磁兼容性附表》
防爆性能
NEPSI隔爆许可：Ex dⅡC T6
NEPSI本安许可：Ex iaⅡC T4
允许使用温度为：-40℃～65℃
3安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接：DN25/DN40/DN50/DN76.1卫生型接口。
4物理规格
材质
膜片： 不锈钢 316L、哈氏合金C
过程连接：不锈钢 316
填充液： 硅油、植物油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌： 不锈钢 304
重量：1.8kg（无：液晶显示、安装支架、过程连接）
外壳防护等级：IP67

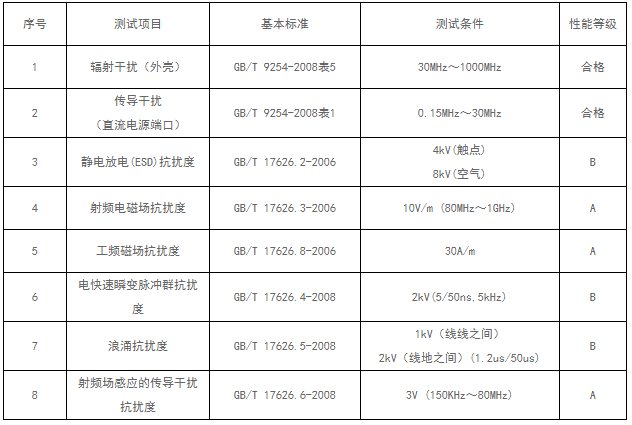

电磁兼容性附表
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
（2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

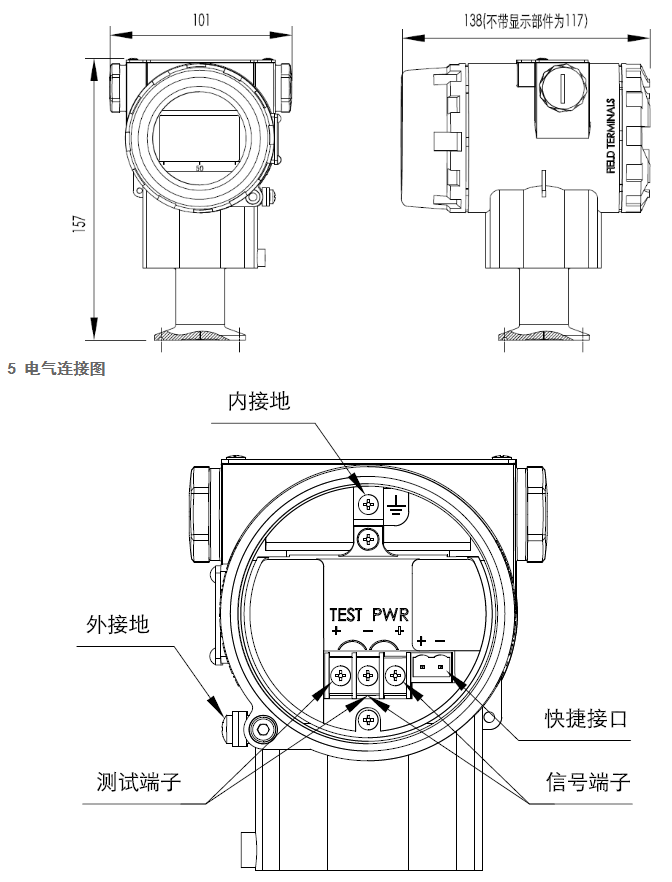

外形尺寸 单位（mm）

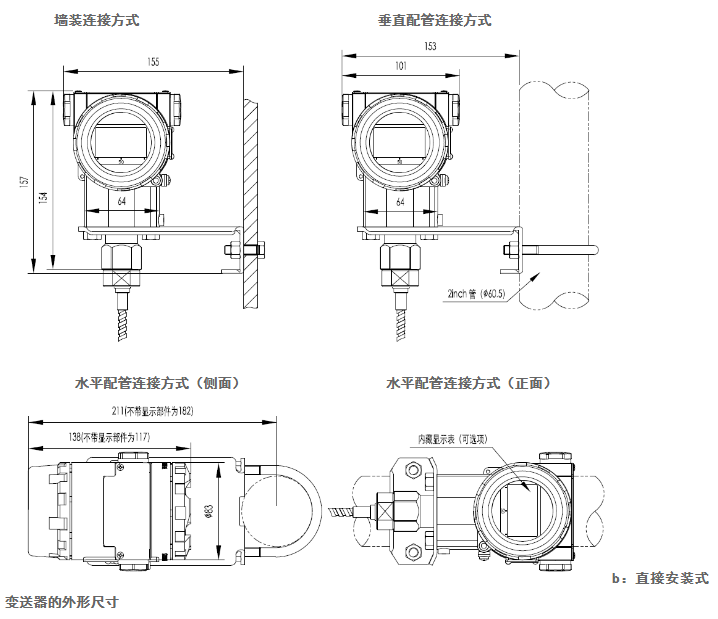

a：带毛细管变送器的安装方式和外形尺寸
墙装连接方式 垂直配管连接方式
注：快捷接口功能等同于信号端子。

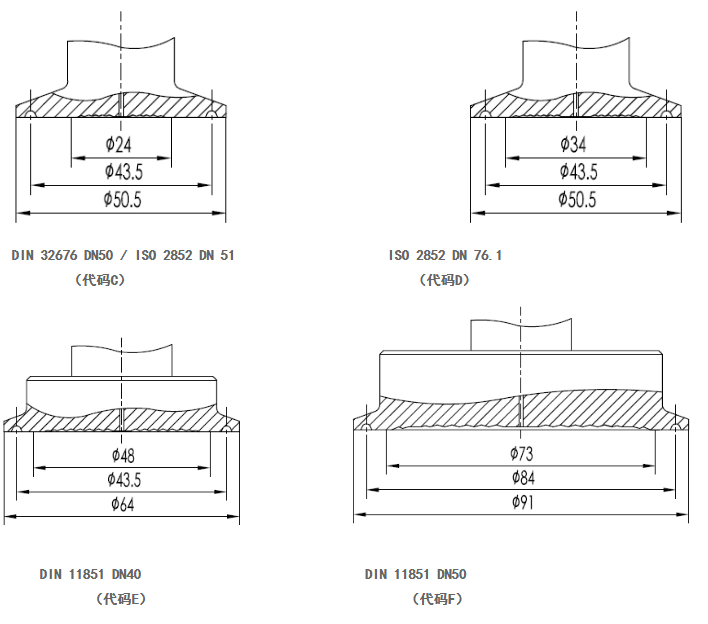

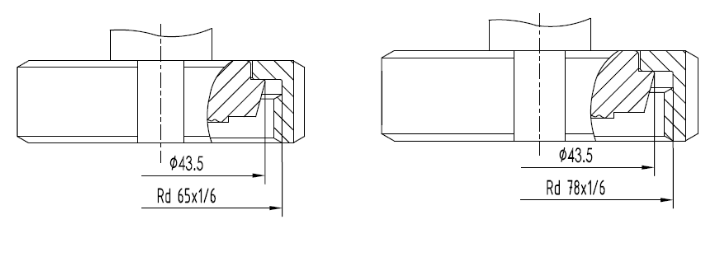

6 过程连接说明
DIN 32676 DN25/ISO 2852 DN 25 DIN 32676 DN40/ISO 2852 DN 38
（代码A） （代码B）
7型号和规格代码表
卫生型表压变送器选型 CY2002-S | ||||||||||||||||||||||||||||||||||||
卫生型绝压变送器选型 CY2003-S | ||||||||||||||||||||||||||||||||||||
10 | 精度 | |||||||||||||||||||||||||||||||||||
A | 基本误差±0.05% | |||||||||||||||||||||||||||||||||||
B | 基本误差±0.075% | |||||||||||||||||||||||||||||||||||
C | 基本误差±0.1% | |||||||||||||||||||||||||||||||||||
20 | 量程 | |||||||||||||||||||||||||||||||||||
表压CY2002-S | ||||||||||||||||||||||||||||||||||||
B | 0-3kPa～6kPa /（0-300～600 mmH2O）/(0-30～60mbar) | |||||||||||||||||||||||||||||||||||
C | 0-4kPa～40kPa /（0-400～4000 mmH2O）/(0-40～400mbar) | |||||||||||||||||||||||||||||||||||
D | 0-10kPa～250kPa /（0-1～25 mH2O）/(0-100～2500mbar) | |||||||||||||||||||||||||||||||||||
F | ||||||||||||||||||||||||||||||||||||
绝压CY2003-S | ||||||||||||||||||||||||||||||||||||
M | 0-10kPa～250kPa /（0-1～25 mH2O）/(0-100～2500mbar) | |||||||||||||||||||||||||||||||||||
O | 0-100kPa～3MPa /（0-10～300 mH2O）/(0-1～30bar) | |||||||||||||||||||||||||||||||||||
30 | 膜片材质 填充液 | |||||||||||||||||||||||||||||||||||
A | 不锈钢 316L | 硅油 | ||||||||||||||||||||||||||||||||||
C | 哈氏合金 C | 硅油 | ||||||||||||||||||||||||||||||||||
X | 不锈钢 316L | 植物油 | ||||||||||||||||||||||||||||||||||
Y | 哈氏合金 C | 植物油 | ||||||||||||||||||||||||||||||||||
40 | 过程连接 | |||||||||||||||||||||||||||||||||||
A | 卫生型接口DIN 32676 DN25 / ISO 2852 DN 25 | |||||||||||||||||||||||||||||||||||
B | 卫生型接口DIN 32676 DN40 / ISO 2852 DN 38 | |||||||||||||||||||||||||||||||||||
C | 卫生型接口DIN 32676 DN50 / ISO 2852 DN 51 | |||||||||||||||||||||||||||||||||||
D | 卫生型接口ISO 2852 DN 76.1 | |||||||||||||||||||||||||||||||||||
E | 卫生型接口DIN 11851 DN40 | |||||||||||||||||||||||||||||||||||
F | 卫生型接口DIN 11851 DN50 | |||||||||||||||||||||||||||||||||||

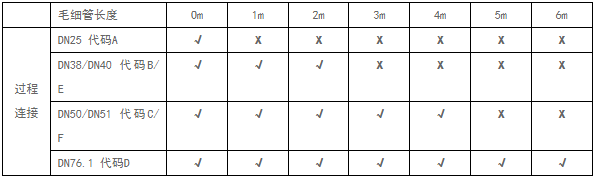

50 | 毛细管长度[1] | |||||||||||||||||||||||||||||||||||
0 | 无 | |||||||||||||||||||||||||||||||||||
1 | 1m | |||||||||||||||||||||||||||||||||||
2 | 2m | |||||||||||||||||||||||||||||||||||
3 | 3m | |||||||||||||||||||||||||||||||||||
4 | 4m | |||||||||||||||||||||||||||||||||||
5 | 5m | |||||||||||||||||||||||||||||||||||
6 | 6m | |||||||||||||||||||||||||||||||||||
S | 特殊长度 | |||||||||||||||||||||||||||||||||||
60 | 安装支架[2] | |||||||||||||||||||||||||||||||||||
N | 无 | |||||||||||||||||||||||||||||||||||
1 | 不锈钢 | |||||||||||||||||||||||||||||||||||
2 | 镀锌碳钢 | |||||||||||||||||||||||||||||||||||
70 | 液晶显示 | |||||||||||||||||||||||||||||||||||
N | 无液晶显示 | |||||||||||||||||||||||||||||||||||
1 | 液晶显示 | |||||||||||||||||||||||||||||||||||
2 | 背光液晶显示 | |||||||||||||||||||||||||||||||||||
80 | 防爆 | |||||||||||||||||||||||||||||||||||
N | 基本型 | |||||||||||||||||||||||||||||||||||
A | 本安型 | |||||||||||||||||||||||||||||||||||
D | 隔爆型 | |||||||||||||||||||||||||||||||||||
90 | 位号标牌 | |||||||||||||||||||||||||||||||||||
N | 无 | |||||||||||||||||||||||||||||||||||
1 | 位号标于铭牌内 | |||||||||||||||||||||||||||||||||||
2 | 悬挂式不锈钢标牌 | |||||||||||||||||||||||||||||||||||
100 | 文件要求 | |||||||||||||||||||||||||||||||||||
N | 无 | |||||||||||||||||||||||||||||||||||
1 | 检测报告 | |||||||||||||||||||||||||||||||||||
2 | 检测报告+材质报告 | |||||||||||||||||||||||||||||||||||
注2：直接安装式不需要选安装支架,则第60项选N。
选项举例：例：CY2002-SCCAA0N1N1N
[CY2002-S]：卫生型表压变送器
[C]：基本误差±0.1%
[C]：量程为0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
[A]：接液部分为不锈钢 316L膜片，填充液为硅油
[A]：过程连接接口为DIN 32676 DN25 / ISO 2852 DN 25
[0]：无毛细管，直接安装式
[N]：无安装支架
[1]：液晶显示
[N]：基本型（非防爆）
[1]：位号标于铭牌内
[N]：无文件要求
